隨著工業自動化、智能交通、汽車電子等領域的快速發展，CAN-bus（Controller Area Network）通訊總線作為一種高效、可靠的通信協議，廣泛應用于多種嵌入式系統中。它通過多節點間的通信，使得數據能夠高效、低延遲地傳輸。
一、CAN-bus通訊總線概述
CAN-bus是一種串行通訊協議，最初由博世（Bosch）公司為汽車電子系統開發，旨在解決傳統的電氣線路連接復雜、成本高、實時性差的問題。隨著技術的不斷發展，CAN-bus逐漸被應用到包括工業控制、航空航天、醫療設備等多個領域。CAN-bus的核心優勢在于其簡潔、靈活、抗干擾、支持多節點通信以及能夠在惡劣環境下穩定運行。
CAN-bus采用雙線制的差分信號傳輸方式，主要包括兩條線：CAN_H（高電平）和CAN_L（低電平）。通過這些信號線，節點之間可以進行數據交換，同時保持較高的傳輸速度和低誤碼率。

二、CAN-bus的工作原理
CAN-bus的工作原理基于以下幾個重要特性：
多主機架構
CAN-bus系統采用多主機（multi-master）架構，意味著任何一個節點都可以在任何時候發起數據通信。這種架構可以使多個設備之間實現點對點、點對多點的通信，增加系統的靈活性。

消息優先級和仲裁機制
在CAN-bus中，每個消息都有一個標識符（ID），用于確定消息的優先級。CAN協議使用基于優先級的非破壞性仲裁機制，確保總線上不會出現數據沖突。當多個節點同時發送數據時，較低ID的消息會優先獲得總線控制權，其他消息會進入排隊狀態，直到總線空閑時再繼續傳輸。通過這種方式，CAN-bus能有效避免數據碰撞，并確保通信的高效性和可靠性。

差分信號傳輸
CAN-bus采用差分信號傳輸方式，即通過CAN_H和CAN_L兩條線傳輸信號，信號之間存在一個電壓差，這種方式具有良好的抗干擾能力。在長距離傳輸過程中，差分信號可以有效減少電磁干擾（EMI）對通信質量的影響，確保數據的準確傳輸。

數據幀格式
在CAN-bus中，數據是通過數據幀進行傳輸的。數據幀的基本結構包括起始位、標識符、控制位、數據位、CRC校驗位等內容。每個數據幀都具有固定格式，確保所有節點能夠正確解析和處理數據。

標識符：用來區分不同消息的優先級和類型。
數據字段：存儲待傳輸的數據，可以是最大8字節。
CRC校驗：用于檢測數據是否在傳輸過程中發生錯誤。

總線空閑與同步
CAN-bus系統通過總線的空閑狀態和同步機制來保證節點之間的時鐘同步和數據的準確傳輸。在數據傳輸過程中，當總線處于空閑狀態時，節點可以開始發送數據；而在節點發送數據時，其他節點會監聽總線狀態，判斷是否需要進行數據傳輸。

三、多節點通信如何實現高效的數據傳輸？
在CAN-bus網絡中，節點之間的高效數據傳輸是依賴于幾個關鍵機制的：
高效的總線仲裁
CAN-bus的仲裁機制通過優先級標識符來保證多節點通信中的高效性。當多個節點同時發起通信時，總線會通過自動仲裁選擇優先級較高的消息進行傳輸，從而避免了消息沖突。較低優先級的消息在總線空閑時繼續傳輸，確保了網絡資源的合理分配，避免了不必要的延遲。

優先級調度與時間片分配
在復雜的多節點網絡中，使用優先級調度和時間片分配可以有效提高網絡的效率。在CAN-bus中，節點通過標識符的優先級排序來保證重要信息的優先傳輸，這使得高優先級的節點能夠迅速獲得總線控制權，而不被低優先級節點延遲。

數據幀優化與壓縮
為了提高數據傳輸效率，CAN-bus支持在有限的時間內傳輸盡可能多的數據。通過精簡數據幀的結構，減少冗余信息，可以在保證數據完整性的同時提高傳輸速率。通過數據壓縮等技術，尤其是在帶寬有限的情況下，可以進一步優化數據傳輸的效率。

網絡拓撲與布線設計
為了確保多節點之間能夠高效地進行數據傳輸，合理的網絡拓撲設計至關重要。CAN-bus支持星型、總線型等多種網絡拓撲，用戶可以根據實際應用場景選擇合適的網絡結構。例如，在工業自動化領域，通常會選擇總線型拓撲，這樣有助于減少電纜數量和簡化布線，從而提高系統的穩定性和可靠性。

四、如何確保CAN-bus通訊的穩定性和高效性？
使用高質量電纜
由于CAN-bus在工業應用中常常需要應對嚴苛的環境條件，如強電磁干擾（EMI）和溫度波動，選擇適合的電纜至關重要。對于CAN-bus通訊，使用帶有屏蔽層的高質量電纜可以有效降低信號損失和外部干擾，確保通信的穩定性。

合理的接地與防護設計
在CAN-bus系統中，電纜的接地設計需要非常謹慎。良好的接地不僅可以減少電磁干擾，還能有效避免電氣噪聲的影響。此外，為了保護設備免受電涌和過電壓的危害，系統中應加入過電壓保護和浪涌抑制裝置。

定期的網絡診斷與維護
定期進行網絡診斷和維護可以確保CAN-bus系統的長期高效運行。通過監控網絡的健康狀態、檢查電纜連接、清理節點故障等手段，可以及時發現并修復潛在問題，避免系統因故障導致的通信中斷或數據丟失。

CAN-bus通訊總線憑借其多主機架構、優先級仲裁機制、差分信號傳輸等特點，已成為現代工業、汽車電子及智能控制系統中不可或缺的一部分。通過合理的設計和高效的多節點通信，CAN-bus能夠實現高效的數據傳輸，并確保系統的穩定運行。

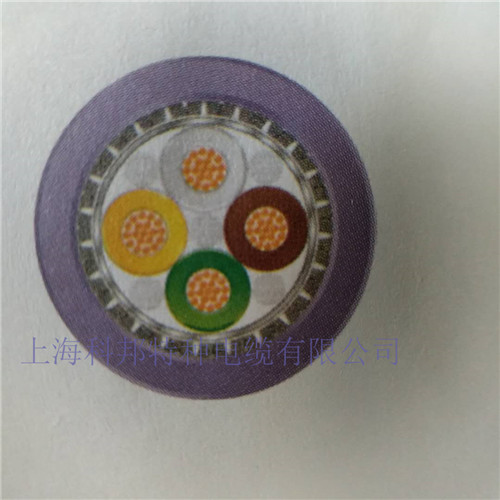

如果您在設計和建設基于CAN-bus的通訊系統時需要優質的電纜和專業的技術支持，上海科邦電纜將為您提供高品質的電纜解決方案。我們提供符合工業標準的CAN-bus電纜，確保您的通信系統穩定、安全運行。
