隨著工業自動化和控制系統的發展，Profibus DP（Process Field Bus）作為一種廣泛應用于工業現場的數據通信協議，已經成為許多自動化設備間高效、可靠通信的基礎。然而，工業環境中常見的電磁干擾（EMI）和射頻干擾（RFI）對數據通信的穩定性構成了很大挑戰。在這種環境下，Profibus DP總線電纜的屏蔽設計成為保證通信穩定性的關鍵因素之一。
1. Profibus DP通信簡介
Profibus DP（Decentralized Peripherals）是一種基于現場總線技術的通信協議，主要用于自動化系統中的現場設備和控制系統之間的數據傳輸。其特點是高速、實時性強、支持多設備連接，適合于大規模的工業現場。然而，隨著現場設備和傳感器數量的增加，信號傳輸距離的延長，以及環境中電磁干擾源的增多，Profibus DP系統的穩定性面臨著嚴峻考驗。
2. 電磁干擾對Profibus DP通信的影響
電磁干擾（EMI）對Profibus DP通信系統的影響主要體現在以下幾個方面：
- 信號衰減與失真：外部電磁波干擾可能導致信號的衰減和失真，特別是在長距離傳輸時，信號的質量可能急劇下降，進而引起通信錯誤。
- 誤碼率上升：強烈的電磁噪聲可能導致誤碼率上升，使得數據傳輸不準確，影響系統的穩定運行。
- 通信中斷：在極端情況下，嚴重的電磁干擾可能導致信號完全喪失，導致通信中斷，嚴重時可能引發系統故障。
為了解決這些問題，Profibus DP電纜的屏蔽設計發揮著至關重要的作用。
3. Profibus DP電纜的屏蔽設計
為了保證Profibus DP總線的通信穩定性，電纜的屏蔽設計通常采用多層屏蔽結構，確保對外部電磁干擾的有效隔離。以下是常見的幾種屏蔽設計方法：
a. 雙層屏蔽結構

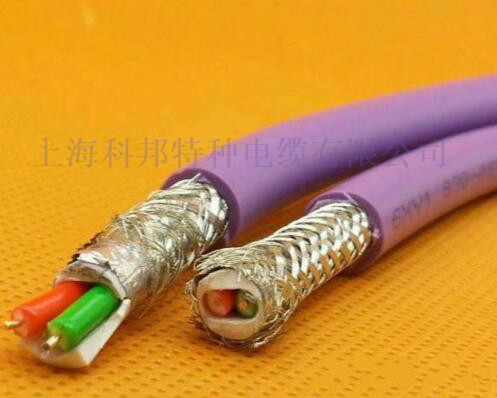

在Profibus DP電纜中，常見的屏蔽設計是雙層屏蔽結構，即在電纜內含有兩層不同的屏蔽材料：鋁箔屏蔽層和銅編織屏蔽層。
- 鋁箔屏蔽層：鋁箔具有較好的電磁屏蔽能力，能夠有效防止外部低頻電磁干擾的進入。鋁箔的優點是質量輕且具備較強的屏蔽性能，能夠有效阻隔外部干擾源對信號的影響。
- 銅編織屏蔽層：銅編織層通常采用銅絲或鍍銅絲編織而成，具有較高的抗拉強度和優異的高頻電磁屏蔽效果。銅編織層能夠更好地隔離高頻干擾，尤其在高頻噪聲較強的工業環境中表現更為出色。
兩層屏蔽結構相輔相成，能夠有效應對來自不同頻率段的電磁干擾，確保信號在傳輸過程中的完整性和穩定性。
b. 接地屏蔽層
為了進一步增強電纜的抗干擾能力，很多Profibus DP電纜還采用了接地屏蔽設計。接地屏蔽層能夠將屏蔽層產生的感應電流引導到地面，從而防止電磁干擾進入信號傳輸路徑。這種設計不僅提升了抗干擾能力，還能避免電纜在使用過程中的潛在危險。
c. 全面屏蔽設計
在一些特殊的工業環境中，尤其是電磁干擾極其嚴重的地方，Profibus DP電纜可能會采用更加復雜的屏蔽設計，結合使用鋁箔、銅編織和接地屏蔽等多重保護措施，確保信號能夠在極其復雜的電磁環境中穩定傳輸。
4. 屏蔽設計如何保證通信穩定性
通過上述多層屏蔽設計，Profibus DP電纜能夠有效地減少外部電磁干擾對信號傳輸的影響，保障通信系統的穩定性。具體來說，屏蔽設計在以下幾個方面起到了關鍵作用：
- 降低信號衰減：屏蔽設計能減少外部干擾的引入，保持信號的完整性，尤其在長距離傳輸時，確保信號不會因干擾而發生衰減或失真。
- 減少誤碼率：屏蔽能夠防止干擾信號的進入，從而降低誤碼率，提高數據傳輸的準確性。
- 確保通信可靠性：通過屏蔽外部噪聲，Profibus DP電纜能夠在高噪聲環境下仍然保持穩定通信，避免因干擾導致的通信中斷。
- 提高抗干擾能力：高質量的屏蔽設計使得電纜能夠有效應對工業環境中的各種電磁干擾源，確保信號在惡劣環境中穩定傳輸。
5. 如何選擇合適的Profibus DP電纜？
選擇合適的Profibus DP電纜時，應考慮以下幾個因素：
- 工作環境的電磁干擾強度：如果工作環境中存在強烈的電磁干擾（如大型電機、變頻器等），則應選擇具有高屏蔽效果的電纜，例如雙層屏蔽或更高級別的屏蔽結構。
- 傳輸距離：對于長距離傳輸的應用，優質的屏蔽設計尤為重要。選擇屏蔽效果良好的電纜能夠確保信號在遠距離傳輸時不會受到顯著衰減。
- 系統對通信穩定性的要求：根據自動化系統對通信穩定性的要求，選擇適合的電纜類型。對于高可靠性要求的應用，建議選擇多重屏蔽結構的電纜。
在選擇
Profibus DP電纜時，確保電纜具備良好的屏蔽性能和抗干擾能力至關重要。上海科邦電纜為您提供高品質的Profibus DP總線電纜，采用先進的屏蔽技術和優質的材料，能夠有效應對復雜電磁環境中的各種挑戰，確保通信系統的穩定性和高效性。我們的電纜產品適用于各種工業環境，幫助您的自動化系統穩定運行。
