在現代工業自動化系統中，MODBUS 通訊網絡扮演著至關重要的角色。然而，在多節點的復雜環境下，信號反射問題可能會影響通訊的穩定性和可靠性。優化電纜布線是解決這一問題的關鍵策略。

一、控制電纜長度
1. 遵循標準規范
    - 了解 MODBUS 通訊協議對電纜長度的限制要求，并嚴格遵守。
    - 通常，過長的電纜會增加信號反射的風險。
2. 合理規劃節點分布
    - 盡量使各個節點之間的距離相對均勻，避免出現過長的電纜段。

二、選擇合適的電纜類型
1. 特性阻抗匹配
    - 選用特性阻抗與通訊設備匹配的電纜，以減少阻抗不連續導致的信號反射。

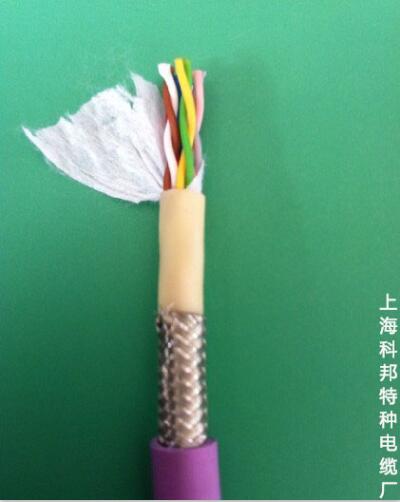

    - 常見的合適電纜類型如屏蔽雙絞線等。
2. 高質量的屏蔽性能
    - 具備良好屏蔽效果的電纜可以有效抵御外界干擾，減少信號反射。

三、優化拓撲結構
1. 總線型拓撲
    - 采用總線型拓撲結構，減少分支和環路，降低信號反射的可能性。
    - 確保終端電阻的正確安裝。
2. 星型拓撲的注意事項
    - 如果采用星型拓撲，要控制每個分支的長度，并注意阻抗匹配。

四、正確的接地處理
1. 單點接地
    - 在整個網絡中選擇合適的單點進行接地，避免多點接地引起的環流。
2. 確保接地良好
    - 良好的接地可以為信號提供穩定的參考電位，減少反射。

五、避免與強電線路并行
1. 減少電磁干擾
    - 與強電線路保持足夠的距離，防止電磁干擾導致的信號反射。
    - 必要時采用隔離措施。
2. 規范布線走向
    - 按照合理的布線走向進行敷設，避免混亂交織。

通過控制電纜長度、選擇合適類型、優化拓撲結構、正確接地、避免干擾以及合理布線走向等措施，可以有效地優化多節點 MODBUS 通訊網絡中的電纜布線，減少信號反射，提高通訊質量。
